REPORTE PRACTICA #8:
OSPF DE AREA UNICA
CENTRO UNIVERSITARIO DE CIENCIAS
EXACTAS E INGENIERÍAS
DIVISIÓN DE ELECTRÓNICA
Y COMPUTACIÓN
DEPARTAMENTO DE CIENCIAS
COMPUTACIONALES
"OSPF DE AREA UNICA"
PRESENTA:
LUIS ADÁN SILVA BAÑUELOS
CODIGO:
209193081
CARRERA:
ING. EN COMPUTACIÓN
MATERIA:
TALLER DE REDES DE COMPUTADORAS AVANZADAS
SECCIÓN:
D01
PROFESOR:
ALEJANDRO MARTÍNEZ VARELA
GUADALAJARA JAL. 10 DE DICIEMBRE DE 2011
OSPF DE AREA UNICA
(Open Shortest Path First)
(Open Shortest Path First)
Objetivo:
Analizar el funcionamiento del protocolo OSPF configurando los routers en un pequeña red LAN. Comprobar la conectividad entre los equipos de la red al usar este protocolo. Analizar el funcionamiento del protocolo OSPF. Conocer el funcionamiento de este protocolo y ver como se implementa.
Maqueta Propuesta:
Material:
- 3 Routers Cisco serie 2500
- 3 Cable consola Cisco, (db9 hembra a RJ45)
- 3 Convertidor USB-Serial, rs232-c
- 3 Cable UTP Derecho
- 3Cable UTP Cruzado
- 3 Laptop, usuario root, puerto ethernet
- software putty
INTRODUCCIÓN
OSPF (Open Shortest Path First) es un protocolo de enrutamiento jerárquico de pasarela interior o IGP (Interior Gateway Protocol), que usa el algoritmo Dijkstra enlace-estado (LSA - Link State Algorithm) para calcular la ruta más corta posible. Usa cost como su medida de métrica. Además, construye una base de datos enlace-estado (link-state database, LSDB) idéntica en todos los enrutadores de la zona.
utilizado para distribuir la información de enrutamiento dentro de un único Sistema Autónomo.Con OSPF, no hay ninguna limitación en el número de saltos. OSPF utiliza IP multicast para enviar actualizaciones de estado de enlace. Esto asegura menos el procesamiento de los routers que no están escuchando a los paquetes OSPF. Las actualizaciones sólo se envían en caso de producirse cambios de ruteo en lugar de forma periódica. Esto asegura un mejor uso del ancho de banda. OSPF tiene una mejor convergencia de RIP. Esto se debe a los cambios de enrutamiento se propaga instantáneamente y periódicamente. OSPF permite el balanceo de carga mejor. OSPF permite que para el enrutamiento de autenticación mediante el uso dediferentes métodos de autenticación de contraseña.
OSPF es uno de los protocolos del estado de enlace más importantes. OSPF se basa en las normas de código abierto, lo que significa que muchos fabricantes lo pueden desarrollar y mejorar. Es un protocolo complejo cuya implementación en redes más amplias representa un verdadero desafío.
OSPF es probablemente el tipo de protocolo IGP más utilizado en grandes redes. Puede operar con seguridad usando MD5 para autentificar a sus puntos antes de realizar nuevas rutas y antes de aceptar avisos de enlace-estado. Como sucesor natural de RIP, acepta VLSM o sin clases CIDR desde su inicio. A lo largo del tiempo, se han ido creando nuevas versiones, como OSPFv3 que soporta IPv6 o como las extensiones multidifusión para OSPF (MOSPF), aunque no están demasiado extendidas. OSPF puede "etiquetar" rutas y propagar esas etiquetas por otras rutas.
La configuración de OSPF en un router Cisco es parecido a la configuración de otros protocolos de enrutamiento. De igual manera, es necesario habilitar OSPF en un router e identificar las redes que serán publicadas por OSPF. OSPF cuenta con varias funciones y procedimientos de configuración únicos. Estas funciones aumentan las capacidades de OSPF como protocolo de enrutamiento, pero también complican su configuración.
En grandes redes, OSPF se puede configurar para abarcar varias áreas y distintos tipos de área. La capacidad para diseñar e implementar OSPF en las grandes redes comienza con la capacidad para configurar OSPF en una sola área. Se describe en diversos estándares de la Fuerza de Tareas de Ingeniería de Internet (IETF).
En comparación con RIP v1 y v2, OSPF es el IGP preferido porque es escalable. RIP se limita a 15 saltos, converge lentamente y a veces elige rutas lentas porque pasa por alto ciertos factores críticos como por ejemplo el ancho de banda a la hora de determinar la ruta. OSPF ha superado estas limitaciones y se ha convertido en un protocolo de enrutamiento sólido y escalable adecuado para las redes modernas. OSPF se puede usar y configurar en una sola área en las redes pequeñas. También se puede utilizar en las redes grandes, las redes OSPF grandes utilizan un diseño jerárquico.
Varias áreas se conectan a un área de distribución o a un área 0 que también se denomina backbone. El enfoque del diseño permite el control extenso de las actualizaciones de enrutamiento. La definición de área reduce el gasto de procesamiento, acelera la convergencia, limita la inestabilidad de la red a un área y mejora el rendimiento.
Para configurar OSPF:
router(config)# router ospf <process id>
router(config-router)# network <network ip> <wildcard mask> area 0
router(config-router)# network <network ip> ... sucesivamente hasta incluir todas las redes que se quiera anunciar
router(config-router)# exit
router(config-router)# network <network ip> <wildcard mask> area 0
router(config-router)# network <network ip> ... sucesivamente hasta incluir todas las redes que se quiera anunciar
router(config-router)# exit
Para verificar la funcionalidad de OSPF utilizamos los siguientes comandos
router> show ip ospf
router> show ip ospf neighbor
router> show ip ospf interface
router> show ip ospf database router
se empieza la practica con construir la maqueta propuesta.
hechas las conexiones lo siguiente es configurar los routers con este protocolo. En la siguiente imagen se aprecia las configuraciones que se hacen a las interfaces s1 y e0, las cuales seran las usadas para establecer las conexiones:
hechas las conexiones lo siguiente es configurar los routers con este protocolo. En la siguiente imagen se aprecia las configuraciones que se hacen a las interfaces s1 y e0, las cuales seran las usadas para establecer las conexiones:
Se revisa la configuración que se le hizo al router en el paso anterior:
La IP de la pc se configura de la siguiente manera según la maqueta propuesta:
Lo siguiente es verificar que se haya configurado OSPF correctamente:
La imagen anterior mustra informacion general de OSPF lo cual nos dice que ha sido configurado conrrectamente.
Ademas se muestran las redes agregadas por OSPF, lo cual nos dice una vez mas su correcta configuracion:
Lo siguiente es verificar la interfaz OSPF mediante el comando "show ip ospf interface", se obtiene el siguiente resultado:
Ademas se verifican los neighbor mediante el siguiente comando: "show ip ospf neighbor", se obtiene el siguiente resultado:
Se obtiene la distancia admnistrativa:

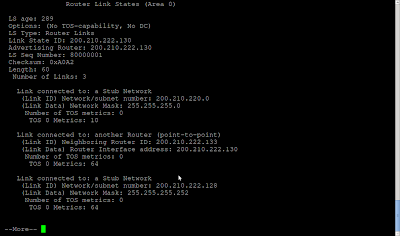

Una vez configurado OSPF correctamente, se puede obtener inforamcion sobre las tablas de ruteo, la informacion que es utlizada para generar las mismas, ademas de cierta informacion util referente a este protocolo, la informacion se muestra en las siguientes imagenes:
Durante la practica surgen las siguientes preguntas:
¿Cuántas redes aparecen en las tablas de enrutamiento?
5
¿Cuántas deberían aparecer?
5
CONCLUSIÓN
OSPF es un protocolo mas optimo para redes grandes, la configuracion para red unica es muy sencilla, contiene mas directivas de seguridad por lo que es importante activar estas directivas. es un protocolo de estado de enlace, OSPF cubre las necesidades de una red amplia y esta solo se limitara por los saltos permitidos por internet y no por el mismo protocolo.
